Maisto klasės nerūdijančio plieno vamzdis

Shuangsen reikmenysMaisto klasės nerūdijančio plieno vamzdistiesiogiai iš Kinijos gamyklos. Vidinis mechaninis poliravimas pasiekia Ra≤0,2 µm, kai suvirinimo siūlė yra išlyginta ir be šešėlių. Visiškas azoto skydo suvirinimas ir gryno vandenilio atkaitinimas užtikrina, kad suvirinimo zonos stiprumas atitiktų netauriųjų metalų – tempimas ≥690 MPa, plėtimasis >30%, išlyginimo ir išsiplėtimo bandymai nerodo plyšimo. Patikrintas 1000h atsparumas druskos purškimui. Vidinis NDT, hidrostatinis bandymas ir šiurkštumo matavimas vienoje partijoje. Sertifikuota ISO 13485 (medicinos), 9001, 14001, 45001. Taikymas: pieno, farmacijos WFI / CIP, gėrimų, alaus daryklų ir HUAWEI / Envicool duomenų centrų aušinimo kilpos.

Medžiagų parinkimas ir pagrindinė proceso technologija

Gamyba išMaisto klasės nerūdijančio plieno vamzdisprasideda nuo 304, 304 l, 316 arba 316 l ritės – visa tai gaunama iš malūnų su visiškai atsekamu šilumos skaičiumi. Gamybos linijoje integruotos trys patentuotos technologijos: internetinė apvalumo kontrolė, vidinis suvirinimo išlyginimas ir ryškus kieto lydymosi terminis apdorojimas. Šie žingsniai nustato galutines mechanines savybes ir paviršiaus vientisumą.

Tempiamasis stipris siekia 690 MPa minimalų, plėtimosi koeficientas viršija 30%, o 1000h druskos purškimo bandymas nerodo paviršiaus korozijos. Suvirinimo siūlės yra apdorojamos taip, kad jos atitiktų netauriųjų metalų stiprumą ir atsparumą korozijai. TaiMaisto klasės nerūdijančio plieno vamzdissukurtas labai švarioms aplinkoms, kur paviršiai be įtrūkimų ir pastovi suvirinimo kokybė yra neginčijami.

Matmenų diapazonas – standartiniai OD ir sienų deriniai

Standartiniai dydžiai higieninėms reikmėms. Pasirinktinis OD, sienelė ir ilgis yra prieinami pagal užsakymą.

Leidžiamosios nuokrypos atitinka JIS G3447 arba ASTM A269/A270, priklausomai nuo specifikacijos. Nestandartinių matmenų reikalavimams apibrėžti naudojami brėžiniai arba detalūs specifikacijų lapai.

Paviršiaus vientisumas ir suvirinimo zonos charakteristikos

• Vidinis mechaninis poliravimas – Ra ≤ 0,2 µm, suvirinimo kelias be šešėlio ar spalvos pasikeitimo
• Pilnas azoto ekrano suvirinimas – apsaugo nuo oksidacijos suvirinimo metu
• Grynas atkaitinimas vandeniliu – atkuria atsparumą korozijai visoje suvirinimo zonoje
• Vidinis suvirinimo išlyginimas – pašalina įtrūkimus ir rutuliukus, kuriuose kaupiasi bakterijos
• Apdorojimas kietu tirpalu – taikomas kiekvienam ilgiui, kad grūdelių struktūra būtų vienoda
• Be užpildo metalo – autogeninis suvirinimas užtikrina, kad siūlės sudėtis atitiktų pagrindinį lydinį
• Išorinės apdailos parinktys – frezavimas, 180 grūdėtumo šlifuotas, 320 grūdėtumo poliruotas arba ryškiai atkaitintas
• Ypatingas šiurkštumas – Ra ≤ 0,1 µm pasiekiamas pagal užsakymą

Vienai partijai taikomi bandymo metodai

Kiekviena partijaMaisto klasės nerūdijančio plieno vamzdisprieš išleidžiant, atliekamos šios patikros procedūros:

• Skersinis ir išilginis slėgio išlyginimas – patvirtina plastiškumą ir suvirinimo vientisumą
• Atvirkštinio išlyginimo testas – nustato bet kokį suvirinimo siūlės silpnumą
• Hidrostatinis bandymas arba sūkurinių srovių defektų aptikimas – nuotėkio ir defektų patikra
• Mechaninių savybių patikrinimas – tempimas, takumo riba, pailgėjimo procentas
• Vidinio paviršiaus šiurkštumo matavimas – Ra ir Rz reikšmės, įrašytos pagal ASTM B912

Kiekvienas vamzdelis yra visiškai atsekamas nuo ritės šilumos skaičiaus iki galutinio patikrinimo. Gamyklos bandymų ataskaitos pridedamos prie kiekvieno pristatymo. Gamykloje galima susitarti dėl trečiosios šalies patikros (SGS, BV ar panašiai).

Užsakymo specifikacijos laukai – nurodyti užsakymo metu

1. Produkto pavadinimas / pavadinimas
2. Medžiagos klasė (304, 304L, 316, 316L)
3. Matmenys ir tolerancijos klasė
4. Kiekis (vnt. arba bendras ilgis)
5. Pakavimo būdas (ryšuliai, dėžės arba pasirinktinis)
6. Terminio apdorojimo būklė
7. Bandymo metodas (hidrostatinė, sūkurinė srovė ir kt.)
8. Išorinio paviršiaus apdailos reikalavimas
9. Vidinės sienos šiurkštumo reikalavimas (Ra, Rz)
10. Bet koks specialus žymėjimas arba galo apsauga

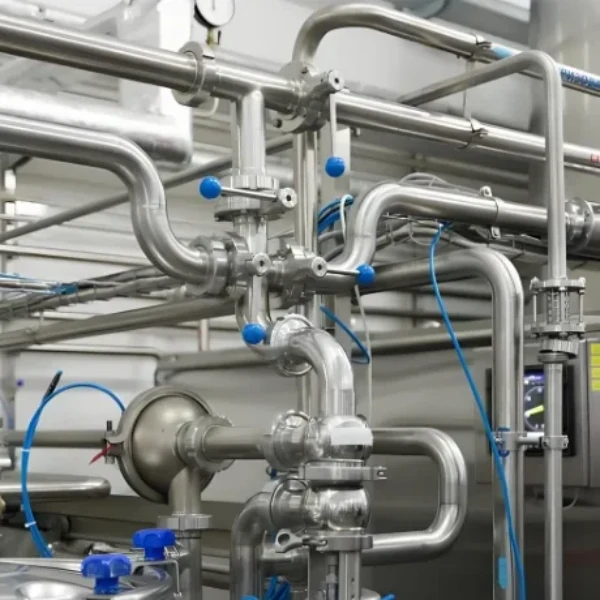

Taikymo sritys – tiesioginis pramoninis naudojimas

Šis vamzdelis montuojamas procesuose, kuriuose paviršiaus apdaila ir atsparumas korozijai yra labai svarbūs:

• Pieno, pieno ir sulčių perdirbimas – žalio pieno transportavimas, pasterizavimo kilpos, CIP grąžinimo linijos
• Farmacinės WFI ir CIP/SIP sistemos – injekcinis vanduo, valymas vietoje, garai vietoje
• Gėrimų ir alaus darykla – alus, gaivieji gėrimai, fermentuotų produktų perdavimas
• AI duomenų centro aušinimo kilpos – naudojamos HUAWEI ir Envicool šilumos valdymo sistemose
• Geriamojo vandens ir šildymo vamzdynų sistemos – gyvenamųjų ir komercinių patalpų santechnika

Etaloninis atvejis: Džedziango provincijos pieno perdirbimo įmonė 1,2 km ilgio suvirintos linijos pakeitė Shuangsen maisto kokybės nerūdijančio plieno vamzdžiu (316 l, OD 76,2 mm, siena 1,50 mm) – po 18 mėnesių eksploatacijos vidinė apžiūra neparodė įdubimų ar bioplėvelės susikaupimo.

Atitikties nuorodos ir sertifikatai

Aktyvūs sertifikatai:ISO 9001:2015 (kokybė), ISO 14001:2015 (aplinka), ISO 45001:2018 (darbuotojų sveikata ir sauga) ir ISO 13485:2016 (medicinos prietaisai). Nacionalinis pripažinimas: „Specializuota, rafinuota, unikali ir nauja“ maža milžiniška įmonė, nacionalinė aukštųjų technologijų įmonė.

Dažnai užduodami klausimai apie veiklą

1 klausimas: ar maisto kokybės nerūdijančio plieno vamzdis gali būti pagamintas pagal nestandartinius matmenis arba pagal specialius reikalavimus?
Taip. Gamyba pagal užsakymą apima specialų OD, sienelės storį, ilgį, griežtesnius ovalumo ar tiesumo nuokrypius, specialią paviršiaus apdailą (matinį, ryškiai atkaitintą, marinuotą), OEM žymėjimą (ėsdinimą lazeriu, trafaretą) ir specifinius galo paruošimus (nuožulnus, sriegiuotas arba paprastas). Nestandartiniams užsakymams naudojami brėžiniai arba išsamių specifikacijų lapai. Minimalus individualių prekių užsakymo kiekis yra lankstus.

2 klausimas: ar tai gamintojas ar prekybos operacija?
Tiesioginis gamintojas. Įrenginyje eksploatuojamos 133 suvirintos vamzdžių linijos ir atliekami visi pagrindiniai procesai: ritės pjaustymas, formavimas, suvirinimas, išlyginimas, terminis apdorojimas, poliravimas ir bandymai. Jei reikia, taip pat gali būti tiekiami ritės, plokštės ir ritiniai. Nedalyvauja joks tarpinis prekybos sluoksnis.

3 klausimas: ar yra pavyzdžių ir kokia jų kaina?
Mėginiai pateikiami nemokamai. Gavėjas padengia gabenimo išlaidas. Mėginio pristatymo laikas paprastai yra 5–10 darbo dienų, priklausomai nuo dydžio ir paviršiaus poreikio. Galima įvertinti iki 3 metrų vieno dydžio mėginių kiekius.

4 klausimas: ar gamyklą galima aplankyti ar apžiūrėti nuotoliniu būdu?
Laukiami apsilankymai vietoje. Norint atlikti nuotolinį patikrinimą, galima surengti internetinius vaizdo įrašus apie gamybos liniją, bandymų laboratoriją ir pakavimo vietą. Apsilankymo metu galima dalytis realaus laiko kokybės duomenimis (bandymo ataskaitomis, matuoklių rodmenimis).

5 klausimas: kokios kokybės užtikrinimo procedūros taikomos?
Taikomi trys tikrinimo etapai: (1) gaunamos ritės patikra (cheminė sudėtis, paviršiaus būklė), (2) patikrinimai proceso metu (suvirinimo briaunos konsistencija, apvalumas, sienelės storis) ir (3) galutinė patikra (NDT, mechaniniai bandymai, paviršiaus šiurkštumas, matmenų auditas). Kiekvienai partijai išduodama gamyklos bandymo ataskaita. Gamykloje galima susitarti dėl trečiosios šalies patikros (SGS, BV ar panašiai).

6 klausimas: koks yra tipiškas pristatymo laikas?
Sandėliavimo prekės (įprasti dydžiai 304/316): 3–10 dienų. Gaminama pagal užsakymą (nestandartiniai matmenys, speciali medžiaga arba specifinis paviršius): 25–45 dienos. Didelio kiekio užsakymams (>50 tonų) gali prireikti 50–60 dienų, priklausomai nuo ritės prieinamumo.

7 klausimas: kaip organizuojamas pristatymas ir kokia pagalba teikiama?
Ilgalaikiai ekspeditoriai siūlo konkurencingas jūrų/oro krovinių gabenimo normas. Paslaugos apima konsolidavimą, konteinerių pakrovimo priežiūrą ir muitinės formalumų palaikymą. Pristatymo sąlygos: FOB Ningbo / Šanchajus, CIF arba EXW. Esant skubiems užsakymams, galima suorganizuoti krovinių gabenimą oro transportu.

8 klausimas: ką daryti, jei nėra ankstesnės importo patirties?
Pateikiami visi eksporto dokumentai: komercinė sąskaita faktūra, pakuočių sąrašas, važtaraštis, kilmės sertifikatas ir bandymų ataskaitos. Siūlomos muitinės įforminimo gairės. Ekspedijavimo partneris padeda atlikti importo procedūras paskirties uoste.

Kodėl šis vamzdis pasirinktas sanitarinėms ir didelio grynumo linijoms

• 133 suvirintos vamzdžių linijos su patentuota niveliavimo ir terminio apdorojimo įranga – didelė galia ir pastovi galia
• Vidinė NDT ir mechaninė laboratorija – sumažina išorinę priklausomybę, pagreitina partijų išleidimą ir leidžia reguliuoti procesus realiuoju laiku
• ISO 13485 (medicinos prietaisai) ir nacionalinis „specializuotas ir naujas“ mažojo milžino pripažinimas – patvirtinta kokybės sistema
• Įrodytas 1000 h atsparumas druskos purškimui – tinka drėgnoms, pakrantės ar lauko instaliacijoms, nepažeidžiant paviršiaus
• Nestandartiniai dydžiai ir matuokliai gaminami be minimalių partijų apribojimų – lankstumas bandomosiose linijose arba keičiant techninę priežiūrą
• Visas dokumentų paketas – palaiko reguliavimo auditą, FDA atitiktį ir galutinio vartotojo kokybės reikalavimus
• Tiesioginė gamyklos kainodara – nėra prekybos maržos, skaidri kaštų struktūra

Shuangsen vamzdžių pramonė– Nacionalinė aukštųjų technologijų įmonė. Pasaulyje žinomo Kinijos vamzdynų prekės ženklo kūrimas. Kiekvienas vamzdis, nuo 19 mm iki 165 mm OD, atspindi 25 metų nepertraukiamą proceso tobulinimą ir griežtą higieninę gamybos discipliną.
