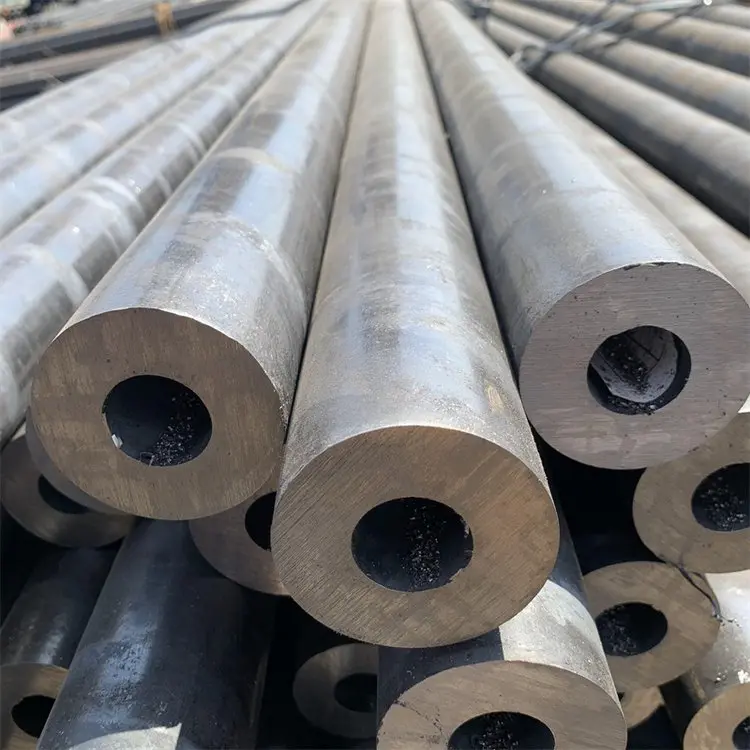

Nerūdijančio plieno didelio skersmens storasienis vamzdis

Shuangsen išsiskiria kaip aukščiausios klasės nerūdijančio plieno didelio skersmens storasienių vamzdžių gamintojas ir pasaulinis tiekėjas. Mūsų specializuota įranga užtikrina nepriekaištingą suvirinimo sekciją, kuri visiškai apsaugo nuo gaminio trūkumo ir suvirinimo nutekėjimo. Mes palaikome griežtą gamybos kokybės kontrolę pagal penkis svarbiausius konstrukcijos matmenis: kampą, plokštumą, ryškumą, lenkimo laipsnį ir tempimo laipsnį. Galimos apdailos svyruoja nuo paprastų šalto valcavimo šviesių iki tikslių smėlio grūdelių paviršių, patvirtintų pažangiu paviršiaus šiurkštumo aptikimu.

Techninė gamyba ir medžiagų apdirbimas

Žaliavų parinkimo ir formavimo procesas

Didelio atsparumo nerūdijančio plieno didelio skersmens storasienio vamzdžio gamybai reikalingas didelis medžiagos vientisumas. Gamyba pradedama nuo aukščiausios kokybės rafinavimo medžiagų, gaunamų iš didelių vietinių plieno gamyklų, naudojant 201, 304 ir 316 l medžiagų klases. Formavimo vamzdynas integruoja importuotas aukštos klasės vamzdžių suvirinimo mašinas per specializuotą 26 procesų formavimo liniją. Ši plati mechaninė konfigūracija suvirinimo sekciją apdoroja labai tiksliai, pašalindama struktūrinius pažeidžiamumus ir veiksmingai užkirsdama kelią įprastiems gaminio trūkumams arba suvirinimo nuotėkiams esant fiziniam krūviui.

Griežta kokybės kontrolė

Gamybos protokolai užtikrina absoliučią kiekvieno įrenginio mechaninių ir geometrinių savybių kontrolę. Gamybos sistema orientuota į penkių kritinių struktūrinių matmenų palaikymą:

• Kampas:Tikslus statmenas ir kampinis vykdymas pjūviuose ir jungtyse.
• Plokštumas:Visiškas paviršiaus bangų ar sienų nelygumų pašalinimas.
• Ryškumas:Nuoseklus, aukštos kokybės atspindėjimas, atitinkantis tikslinę apdailą.
• Lenkimo laipsnis:Vienodas tiesiškumas per išplėstus konstrukcinius tarpatramius.
• Tempimo laipsnis:Didelė takumo riba, galinti atlaikyti didelių fizinių apkrovų deformacijas.

Paviršiaus apdorojimo rūšys ir patikrinimas

Galimi apdailos tipai

Gaminį galima įsigyti su įvairiais inžineriniais paviršiais, atsižvelgiant į galutinę diegimo aplinką:

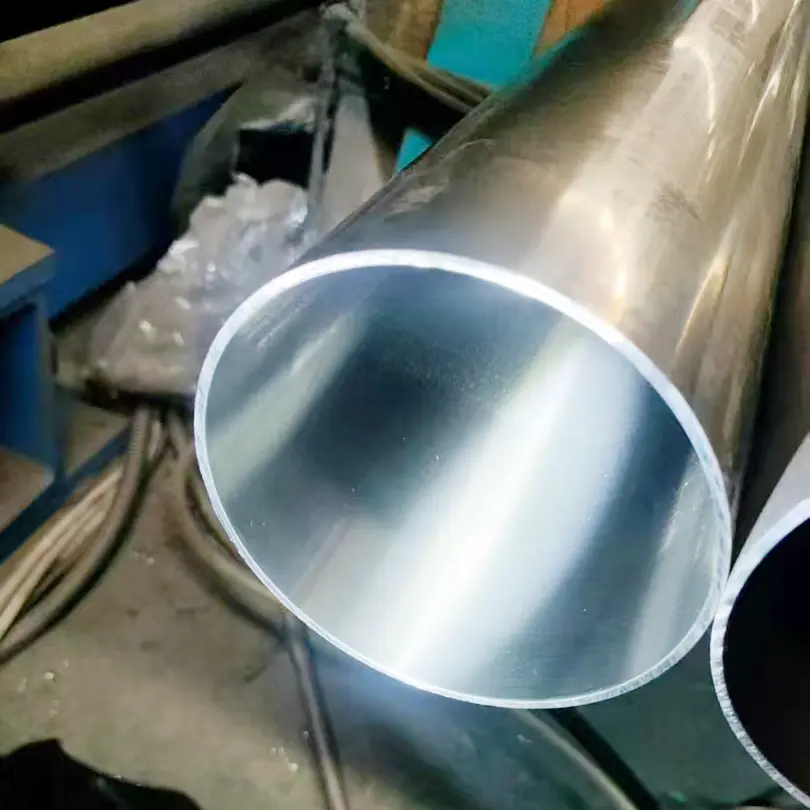

• Šviesus paviršius:Nupoliruotas iki aukščiausios klasės (400#–600#) šviesios apdailos maksimaliam atspindžiui ir švariam pateikimui.
• Smėlio paviršius:Formuojamas naudojant specifines abrazyvines gradacijas, įskaitant 180#, 240# ir 320# raštus, tiek originalių smėlio, tiek tiesių smėlio grūdelių struktūrose.
• Neapdorotas paprastas paviršius:Standartinė nerūdijančio plieno šalto valcavimo ryški apdaila, išsauganti pagrindines metalines savybes tiesiai nuo valcavimo staklės.

Metrologija ir bandymo metodas

Siekiant patvirtinti, kad kiekvienas paviršiaus profilis atitinka tarptautinius standartus, visi gatavi gaminiai yra griežtai tikrinami naudojant specializuotą paviršiaus šiurkštumo nustatymo įrangą. Šis mechaninis patikrinimas užtikrina, kad vamzdžio sienelės mikrotopografija atitiktų tikslias techninio projekto specifikacijas prieš išsiunčiant.

Matmenų konfigūracijos ir techniniai standartai

Siekiant užtikrinti konstrukcijų atitiktį dideliuose įrenginiuose, kiekvienas nerūdijančio plieno didelio skersmens storasienis vamzdis yra patikrintas pagal tarptautinius geometrinius standartus. Toliau pateiktose duomenų lentelėse išsamiai aprašyti gamykloje taikomi matmenų parametrai ir leistinos tolerancijos ribos.

Standartinė didelio gabarito vamzdynų matrica

Nominalus skersmuo (coliais)	Išorinis skersmuo D (mm)	Sienelės storis T (mm)
3/4"	19.0	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1"	25.4	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1 1/4"	31.8	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1 1/2"	38.1	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
—	48.6	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
2 3/8"	60,3 (+0,30 mm)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
3"	76,2 (+0,35 mm)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
4"	101,6 (+0,40 mm)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
5 1/2"	139.8	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
6 1/2"	165.2	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05

Tarptautinė tolerancijos ir atitikties matrica

Standartinė nuoroda	Išorinio skersmens (O.D.) tolerancijos diapazonas	Storio tolerancijos diapazonas	Ilgio tolerancija
JIS G3447	≤ 25,4 mm: ± 0,15 mm	±10 %	-0mm / +10mm
	> 25,4–≤ 31,8 mm: ±0,16 mm
	> 31,8–≤ 38,1 mm: ±0,19 mm
	> 38,1–≤ 76,2 mm: ±0,25 mm
	> 76,2–≤ 89,1 mm: -0,40 mm
	> 89,1–≤ 101,6 mm: -0,40 mm
	> 101,6 iki ≤ 114,3 mm: -0,60 mm
	> 114,3–≤ 139,8 mm: +0,40 mm / -0,80 mm
	> 139,8–≤ 165,2 mm: +0,40 mm / -1,20 mm
ASTM A269 / ASTM A270	≤ 38,1 mm: ± 0,13 mm	O.D. < 12,7 mm: ±15 %	O.D. < 3,8 mm: -0 mm O.D. ≥ 4,88 mm: -0 mm
	nuo ≥ 38,1 iki < 88,9 mm: ±0,25 mm
	nuo ≥ 88,9 iki < 139,8 mm: ±0,38 mm
	≥ 139,8 mm: ± 0,76 mm	O.D. ≥ 12,7 mm: ±10 %

Pramoniniai pritaikymai

Dėl didelio šio nerūdijančio plieno didelio skersmens storasienio vamzdžio profilio jis yra optimalus didelio įtempimo konstrukcijoms. Jis sukurtas ilgalaikiam naudojimui sudėtinguose sektoriuose:

• Struktūrinė saugos infrastruktūra:Didelės apkrovos apsaugos nuo susidūrimo kolonos, skirtos savivaldybių apsaugai ir sunkios objekto apsaugos užtvaros.
• Architektūros inžinerija:Pirminės pastato atraminės kolonos, sunkūs laikantys karkasai ir architektūrinio dizaino tinklelio įrenginiai.
• Pramoniniai metalo gaminiai:Specializuoti dekoratyviniai nerūdijančio plieno vamzdžių gaminiai, kuriems reikalingi tvirti sienų parametrai kartu su aukštos kokybės paviršiaus apdaila.

Kodėl verta rinktis mus

• Išplėstinė gamybos bazė:Eksploatuojame 20 000 kvadratinių metrų ploto įrenginį su 133 visais pramoninių suvirintų surinkimo linijų komplektais, veikiame nuo 1999 m. ir turi daugiau nei 25 metų patirtį pramonėje.
• Konstrukcinių defektų pašalinimas:Importuotų aukščiausios klasės suvirinimo aparatų ir 26 procesų formavimo ciklo naudojimas visiškai sumažina suvirinimo nuotėkio ir medžiagų silpnųjų vietų riziką.
• Autoritetingi įgaliojimai:Pripažinta „nacionaline specializuota, rafinuota, unikalia ir nauja“ maža milžiniška įmone ir „nacionaline aukštųjų technologijų įmone“.
• Sertifikuotos kokybės sistemos:Gamyba atitinka griežtas pasaulines sistemas, įskaitant ISO9001, ISO14001, ISO45001 ir ISO13485 medicinos prietaisų kokybės valdymo sistemos sertifikatus.

Dažnai užduodami klausimai

Kuo šis gaminys pranašesnis už standartines pramonines galimybes?

Standartinės rinkos alternatyvos dažnai patiria mažiau formavimo etapų, o tai padidina suvirinimo linijos defektų tikimybę. Šiame gaminyje naudojama intensyvi 26 procesų formavimo linija, varoma importuota aukščiausios klasės suvirinimo įranga, kuri užtikrina, kad suvirinimo sekcija būtų visiškai vienoda ir be nuotėkio pavojaus.

Kaip tikrinama dekoratyvinių ir konstrukcinių gaminių paviršiaus kokybė?

Kiekvienoje pramoninėje aikštelėje yra paviršiaus šiurkštumo nustatymo įranga. Ši mechaninė patikra patikrina, ar pagal specifikaciją reikalingas ryškus 400#-600# poliravimas, ar specifinė 180#-320# smėlio grūdelių apdaila, tekstūra atitinka vienodus pramoninius kriterijus.

Ar šie storasieniai daiktai tinka didelės apkrovos inžinerijai?

Taip. Griežta penkių matmenų kokybės kontrolė garantuoja optimalų našumą tempimo laipsnio, atsparumo lenkimui, kampo nuoseklumo ir plokštumo atžvilgiu, todėl šie įrenginiai gali patikimai tarnauti kaip pastato atraminės linijos ir atsparūs susidūrimams elementai.

Strateginė veiklos vertė

Civilinės ir pramoninės inžinerijos projektuose labai svarbu užtikrinti absoliutų stabilumą užtikrinančių konstrukcinių komponentų tvirtinimą. Investavimas į specializuotą nerūdijančio plieno didelio skersmens storasienį vamzdį iš patyrusio gamintojo garantuoja patikimą mechaninę apsaugą nuo smūgių ir konstrukcijos apkrovų nuovargio. Integruojant rafinuotas plieno medžiagas su sudėtinga importuota suvirinimo įranga, gamyba nuosekliai pasiekia griežtus leistinus nuokrypius pagal JIS G3447 ir ASTM A269/A270 protokolus. Ši techninė specializacija skatina inovacijas pramoninių vamzdynų sektoriuje, stiprindama nepriklausomo „Shuangsen“ prekės ženklo elitinį pasaulinį statusą.
